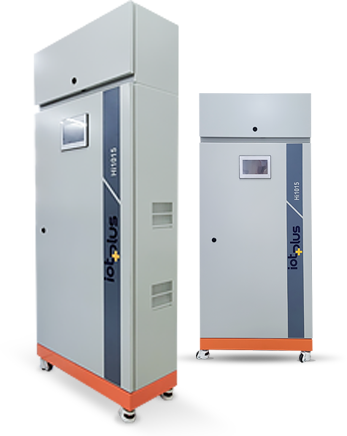

하이브리드 인버터 일체형
Hi-1015
Hybrid Inverter

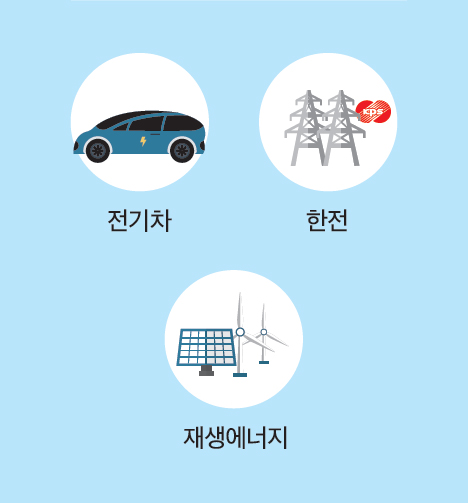

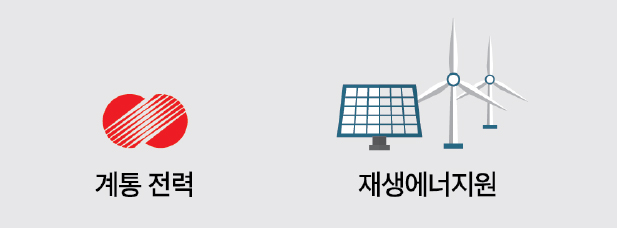

재생 에너지(Photovoltaic, Wind Power)와 계통전력(Grid Power)에서 생산되는 전력을 ESS(Energy Storage System)에 저장하여 사용 할 수 있도록 하나의 시스템으로 통합된 제품
에너지 관리 시스템(EMS)IoT_Energy Management System v 1.0)
EMS(Energy Management System)
- 실시간 마이크로그리드 전력 모니터링
- 다양한 통계 기능 제공으로 효율적인 에너지 정책 수립 지원
- 시간대별 배터리 충전 및 방전 상세 제어
- 원격 수요 반응(DR) 제어
-

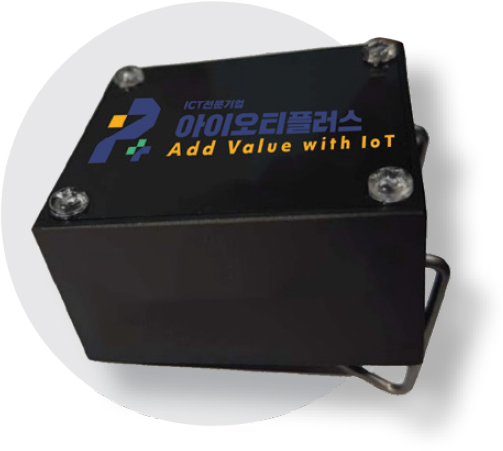

무선 온도 습도 안전 센서
- 에너지 하베스팅 기술을 활용한 무전원 무선 온습도 센서
- 과열 및 습기로 인한 전기 안전 사고 예방
- 실시간 모니터링 및 전력 원격 제어
-

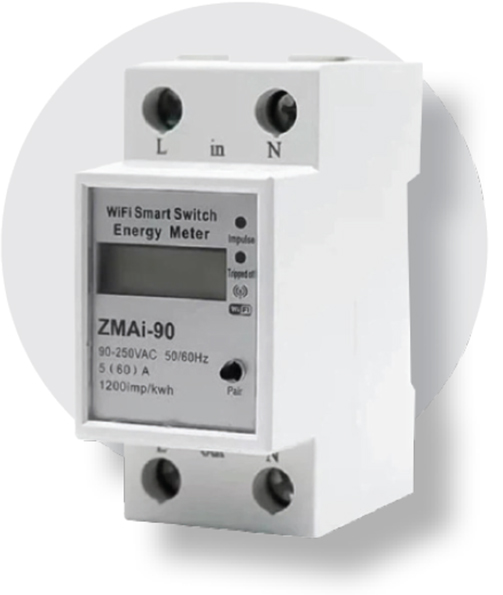

스마트 전기 안전 스위치
- 과열 또는 누전 시 자동으로 전원 차단
- 원격으로 실시간 모니터링 및 On/Off 상태 제어
- IoT 스위치를 통한 원격 제어
- 전기 감전 및 화재사고 예방
- 정기적인 누전 테스트 원격 지원

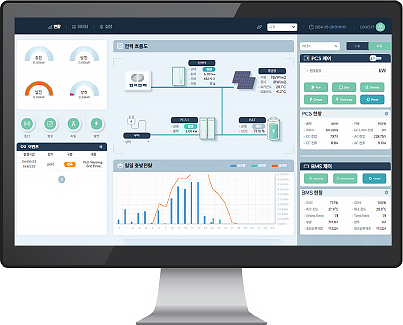

인버터 운영 화면 구성

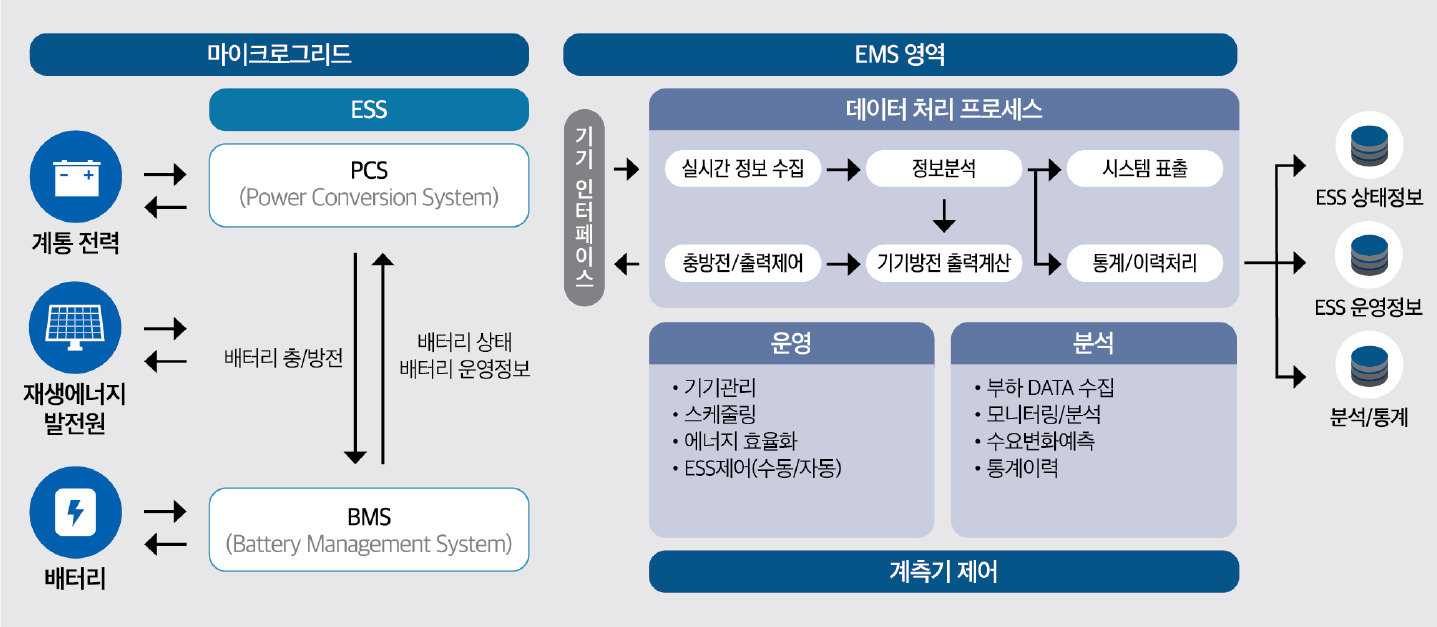

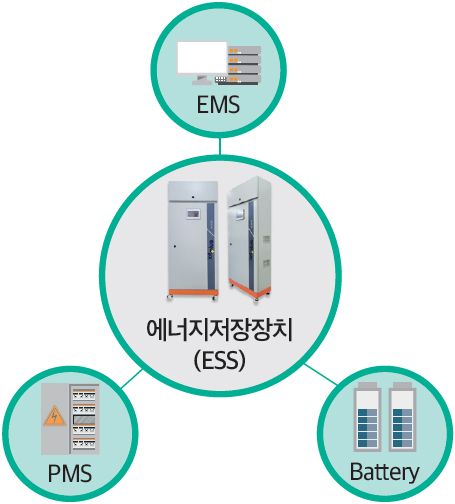

에너지 관리 시스템(EMS) 구성도

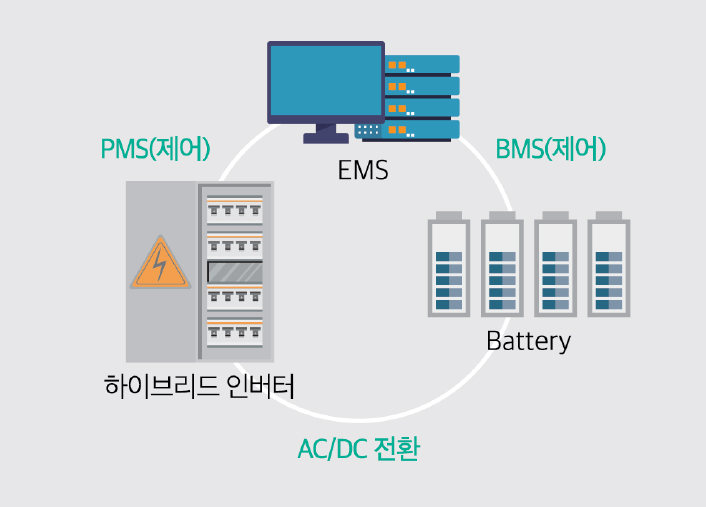

하이브리드 인버터를 활용한 마이크로 그리드 구축(하이브리드 인버터 + ESS + EMS)
구성
- PCS(Power Conversion System)
- EMS(Energy Management System)
- ESS(Energy Storage System)
- V2L(Vehicle to Load)
- PMS(Power Management System)
- Safety Sensor & Safety Switch
인버터 사양
하이브리드 인버터 (Hi-1015) 일체형
| 구분 | 내역 | |
|---|---|---|
| 교류 입력 (전원 공급/그리드 측) |
정격(연속)전력 | 5 kW |
| 전압 및 주파수 | 1 ph AC 170-280V -10%/+15%, 50/60Hz 土5% | |
| 최대 입력 전류 | 40 Arms | |
| 역률 | >0.99(@명목값 기준) | |
| 교류 출력 (부하 측) |
정격(연속)전력 | 5 kW |
| 전압 및 주파수 | 단상 AC 220/230/240V 士5%, 50/60Hz 士0.1% | |
| 평가 출력 전류 | 21 Arms | |
| 직류-교류변환 효율 | 95% | |
| 배터리 | 에너지 용량 | 9.2kWh/13.8kWh(1 O~15kWh) |
| 셀 유형 | 리튬이온 | |
| 입력 전압 범위 | 직류 44.96 ~ 55.4V(명목값 직류 51.lV) | |
| 과충전 보호 | 직류 62V | |
| 직류-교류변환 효율 | 93% | |
| 태양광 입력 (MPPT) |
최대 입력 전력 | 5 kW |
| MPPT 전압 범위 | 직류 120~430V | |
| 최대/PV 개회로 전압 | 직류 450V | |
| 최대 입력 전류 | 40 Adc | |
| 공통 기능 | 사용자 인터페이스 | 7인치 풀 컬러 터치스크린 디스플레이 패널 |
| 원격제어 시스템 인터페이스 | modbus/TCP | |
| 보호 기능 | 과전류, 출력 단락, 과부하, 과온도, 출력 전압 이상 | |
| 배터리 과전압/저전압, 배터리 연결 끊김 | ||
| 태양광 과전류, 태양광 과전압 | ||
| 기계적 기능 | 크기(가로x세로x높이)/무게(용량) | 700x1312x298mm/150kg(10kWh) |
| 환경 | 보호 등급 | IP21(실내 설치용) |
| 작동 주변 온도 | -10 ~ + 50도 | |
| 호환 표준 | 전자기적 호환성 | IEC/KN 61000-6-2, CISPR/KN 11 |
| 안전성 | IEC/K 62477-1(2011-12) | |
기대효과
- 내장형 배터리를 통한 재생에너지 발전의 단점 보완
- 재생에너지 발전율 통한 비용 절감 및 NET ZERO 기여
- 실시간 모니터링 및 원격 제어를 통한 안전하고 효율적인 전력 제어
- 배터리, 인버터 일체형 구조로 운영 및 관리비 절감
활용 V2L(Vehicle to Load)
- V2L(Vehicle to Load)기능을 활용한 건물 비상 전력 제공 시스템
※ 전력 비상 시 전기 자동차로부터 전력을 공급받아 주택 또는 시설에 전력 제공 가능
에너지 자립마을 구축

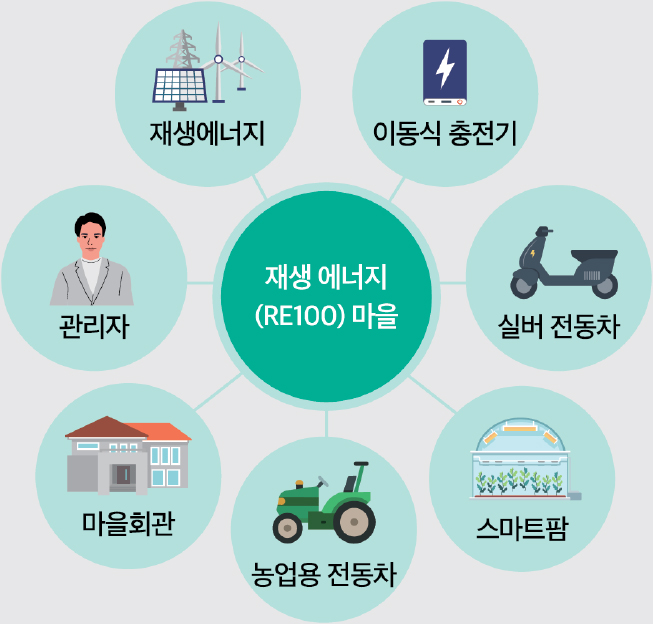

재생 에너지(RE100) 마을(자가 소비형)
특징
재생에너지 발전(태양광 & 풍력)을 활용한 자가 소비형 에너지 자립

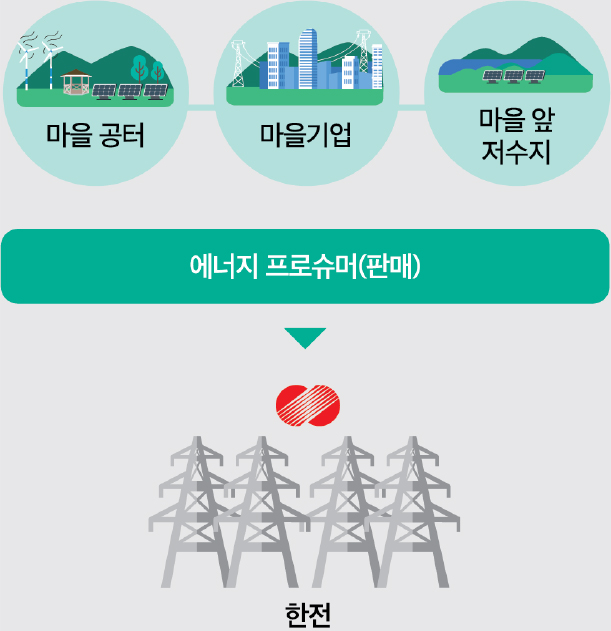

재생에너지 발전 마을 기업(에너지 프로슈머형)
특징
공유 공간을 활용한 재생 에너지 발전,마을 기업을 통한 에너지 판매

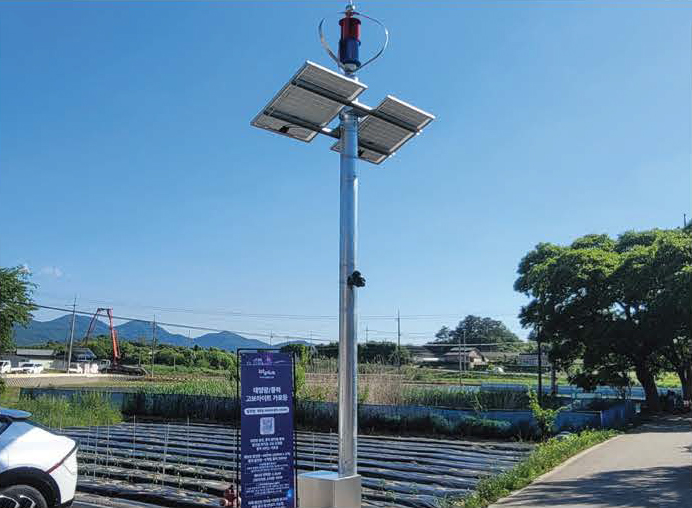

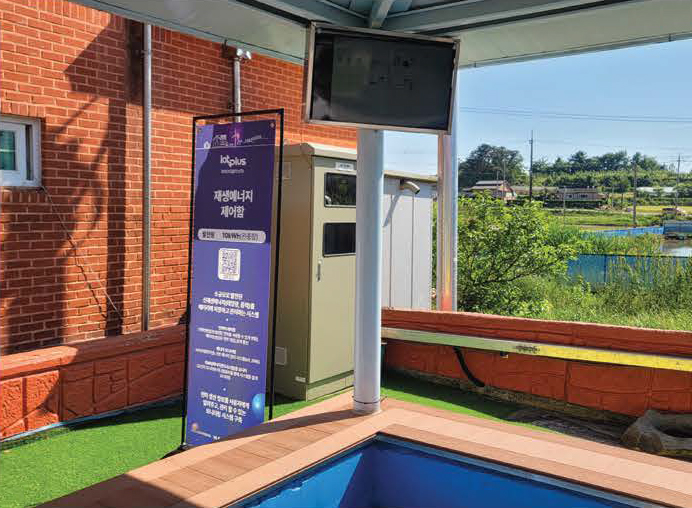

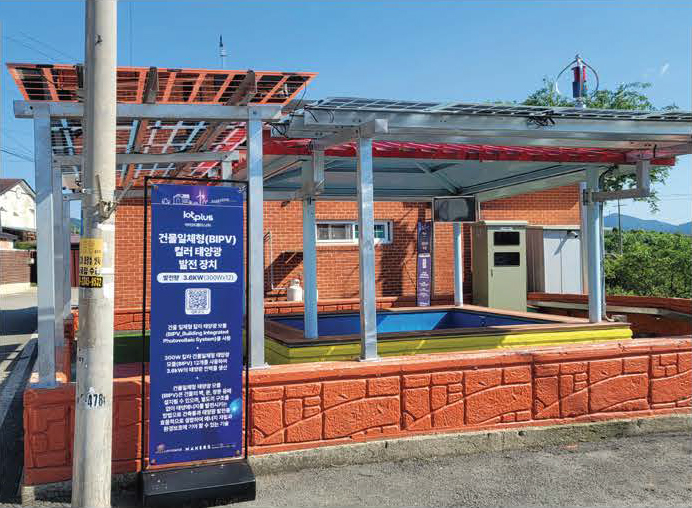

나주 봉황면 노안마을 - 에너지 자립 현황
기대효과
-
01
전기에너지 사용 비용 절감
-
02
마을 구성원에게 다양한 전력 무상 지원
-
03
전기차 전력 긴급 사용 지원(V2L)
-
04
사용 후 남은 전력 판매로 소득 창출

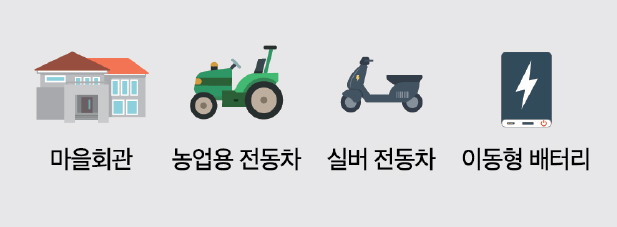

에너지 복지 시스템 구축재생에너지와 하이브리드인버터(Hi-1015)를 사용하여 농어촌 에너지 복지를 실현하는 시스템
무료공급

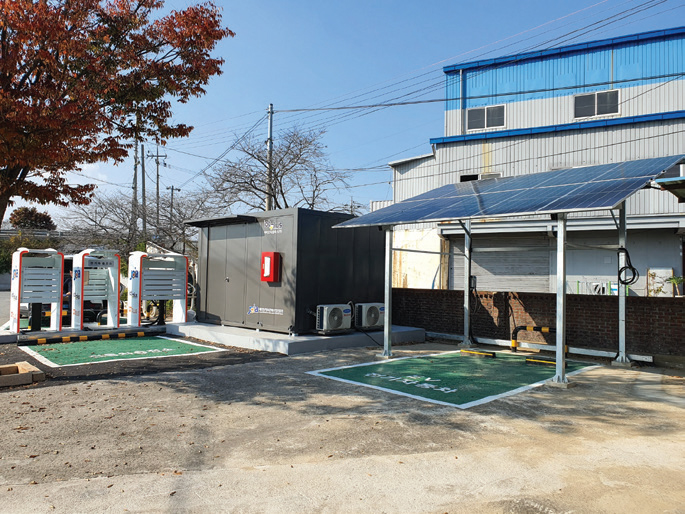

나주 봉황면 대실 마을 - 에너지 자립 현황

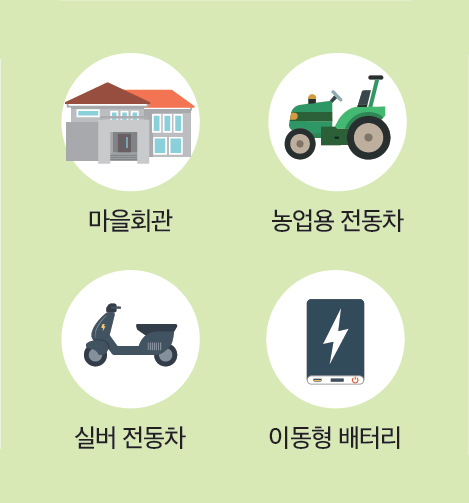

시스템 구성
| 구분 | 태양광 | 에너지 저장장치(ESS) | 충전기 | 소내전력 | 운영 SW | |
|---|---|---|---|---|---|---|

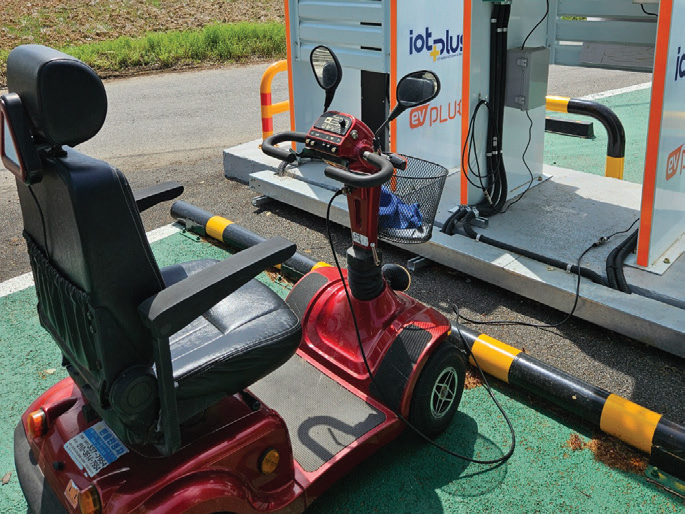

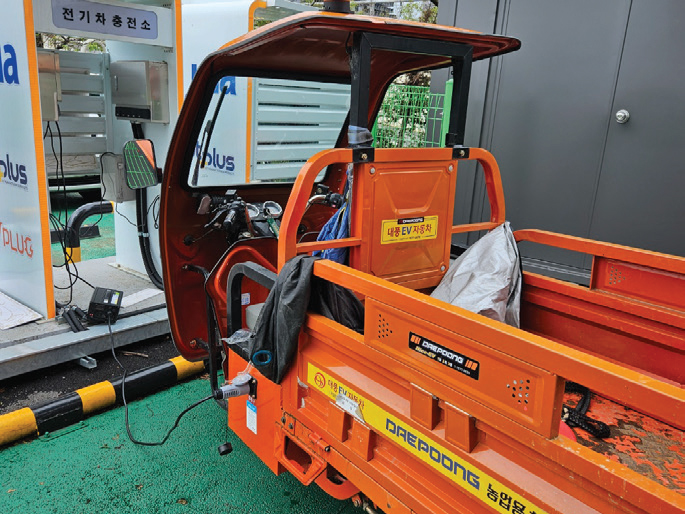

| 보급형(독립형) | 5kW | 10kWh | 실버자동차:6기 | 농업용 전동차:2기 | 마을회관 전력 | EMS, PMS, PCS, APP |
| 일반형 | 10kW | 20kWh | 실버자동차:6기 | 농업용 전동차:2기 | 마을회관 전력 | EMS, PMS, PCS, APP |
| 고급형 | 15kW | 50kWh | 실버자동차:6기 | 농업용 전동차:2기 | 마을회관 전력 | EMS, PMS, PCS, APP |
설치옵션 : 전기차 충전기(7kW, 15kW, 25kW) 단, 추가옵션은 일반형과 고급형만 적용됩니다.
기대효과
-
01 주민복지
- 농어촌 E-모빌리티 무료충전 제공
- 효율적인 전력 사용 기여
- 교통 약자 이동 편의성 제공
- 마을 공용시설 전력 사용료 절감
- 전기차 충전 인프라 격차 해소 기여
-
02 지역사회
- 해당 분야 고용인력 창출
- 지속 가능한 관광 산업 구축 기여
- 지역화폐 활용 지원
- 전기차 유인을 통한 다양한 관광 콘텐츠 개발
-
03 환경
- 농어촌 전기차 보급 확산 기여
- 농어촌 노후 경유차 감축 기여
- 탄소 배출권 거래제 대응 준비
- 농어촌 NET ZERO 기여
